M-Bar 시방서



1. 일반사항

1.1 적용범위
본 시방서는 M-Bar 시스템을 이용한 경량철골 천장 공사에 대한 표준 시공 방법을 규정합니다. 이 공법은  다양한 마감재를 사용하여 견고하고 미려한 천장을 시공하는 데 적합합니다.





KCS 41 52 00 천장공사.pdf

0.24MB









1.2 적용기준
KCS 41 52 00 :  국가건설기준  천장공사 표준시방서

KS D 3609: 건축용 강제 받침재

1.3 제출물
품질 인증서류
제품 견본
제품 자료 (물성, 특성 등)
기타 사용 승인 제출물.

1.4 품질보증
시공업자는 의장공사업 면허를 소지해야 하며, 천장 공사 착수 전에 면허 사본과 실적 증명서를 제출하여 감독원의 승인을 받아야 합니다.
견본 시공을 통해 시공 품질을 확인하며, 시공 면적은 건축주 및 감독원과 협의하여 결정합니다.



2. 재료

2.1 적용 자재
M-Bar: KS 규격 제품(50mm x 19mm x 0.5T)을 사용하며, 비 KS 제품 사용 시 뒤틀림 현상이 발생할 수 있으므로 주의합니다.

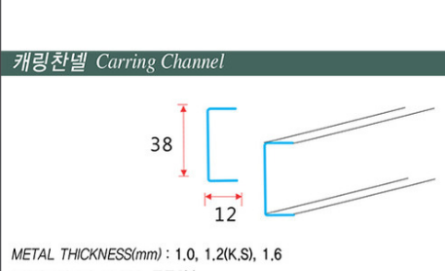

캐링 채널: 38mm x 12mm x 1.2T
마이너 채널: 19mm x 10mm x 1.2T
행거볼트: Φ9mm.

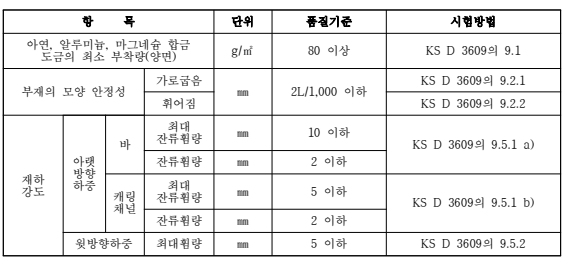

경량철골 천장틀 금속자재 성능 기준

2.2 부속 자재
몰딩 및 기타 철물 고정용 긴결재
천장판 보강용 부자재.



3. 시공방법

3.1 시공 순서
건물 중심선 설정
현장 천장면을 정밀히 실측하여 중심선을 설정합니다. 등라인, 디퓨저 위치 등 타 공정을 확인합니다.



앵커 설치
스트롱 앵커(Φ9.5)를 900~1200mm 간격으로 설치합니다. 인서트 사용 시 도면에 따라 주물 인서트를 설치합니다.



몰딩 설치
벽 몰딩을 콘크리트 못을 사용하여 최대 600mm 간격으로 고정합니다. 몰딩 라인은 물 수평 방법이나 레벨기를 사용하여 정확히 설정합니다.



행거볼트 설치
스트롱 앵커 또는 인서트에 행거볼트를 고정하고, 행거 너트를 사용하여 천장 높이를 조정합니다.

(너트 개수는 행거개수 *2)

캐링 채널 설치
행거에 캐링 채널을 9001200mm 간격으로 설치합니다. 시공 면적이 넓은 경우, 캐링 채널에 20003000mm 간격으로 마이너 채널을 추가 설치합니다.

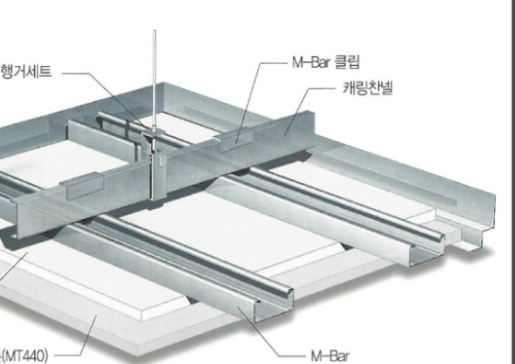

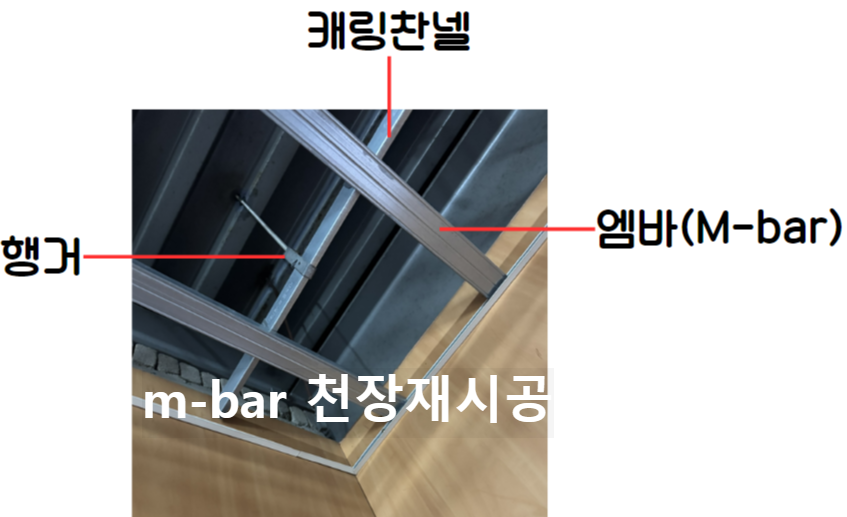

M-Bar 설치

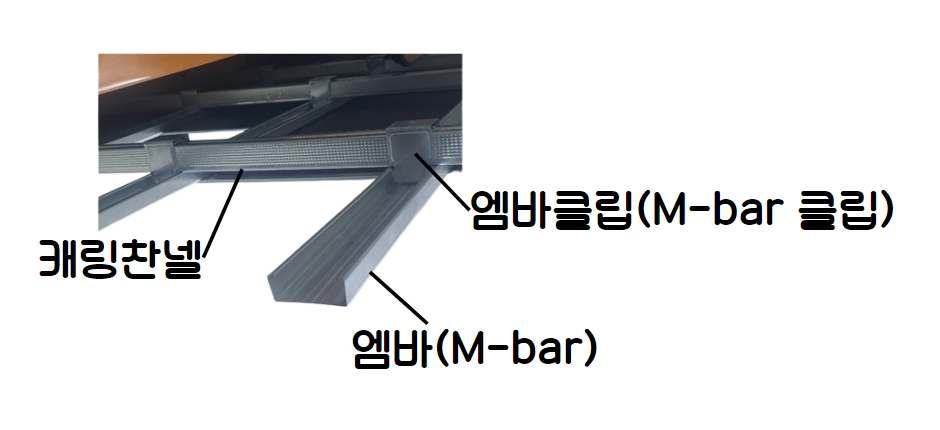

캐링 채널에 M-Bar 클립을 사용하여 300mm 간격으로 M-Bar를 고정합니다. 설치된 천장틀의 수평을 물 수평기 또는 레벨기로 맞춥니다.

천장재 설치
M-Bar에  천장재를 나사못(Φ3 x 25mm)을 사용하여 고정합니다.



3.2 시공 시 유의사항

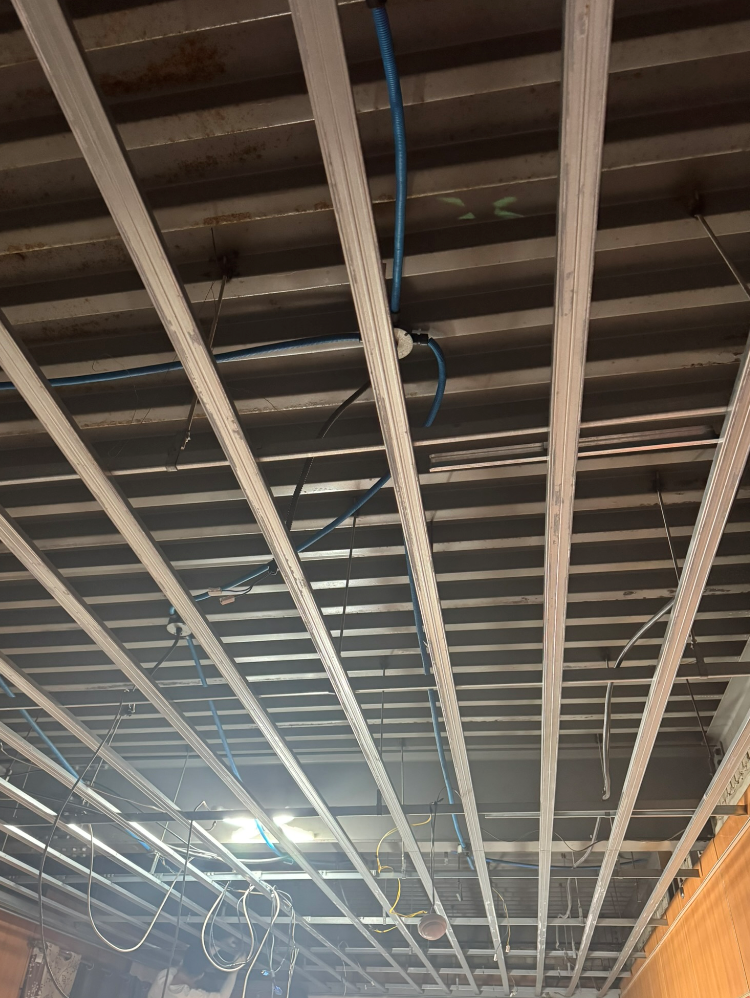

배관 및 전기 공사는 M-Bar 설치 전에 완료해야 합니다.
시공 시 온도는 30℃ 이하, 상대 습도는 80% 이하를 유지합니다.
창호 공사가 완료된 후 시공하며, 시공 전후로 공조시설을 가동하여 실내 환경을 적정 수준으로 유지합니다.

4. 완성품 관리

시공 완료 후 후속 공정에 의한 파손 및 변형을 방지하기 위해 충분한 보양 조치를 실시합니다.
천장 내부의 결로 발생을 방지하기 위해 주기적으로 환기를 실시합니다.



5. 제품 취급 및 보관

상대 습도 80% 이하의 상태에서 보관하며, 물이나 습기의 영향을 받지 않는 건조하고 청결한 장소에 보관합니다.
운반 시 충격을 가하지 않도록 주의하며, 제품이 오염되지 않도록 관리합니다.



6. 시공 허용 오차

천장 마감면은 평탄하며, 수평을 이루어야 합니다.
시공 중 발생한 파손품이나 변형된 제품은 즉시 교체합니다.



7. 현장 품질 관리

시공 후 천장면의 평활도, 마감재의 파손 여부, 경량철골 부자재의 적정 시공 여부를 확인합니다.
필요 시 제조업체의 기술적 지원을 요청하여 시공 품질을 보장합니다.
