2차 전지 자동차 배터리팩 성능시험 인클로저 열폭주시험 ul2596

전기차(EV) 및 에너지 저장 시스템(ESS) 등 2차 전지 시장 확대를 위해 고성능 배터리 팩을 개발하고 있습니다.

이러한 배터리 팩의 열폭주 및 화재 안전성을 확보하고자 상부 커버 소재의 성능 시험 방법을 찾던 중 마침내 관련 규격을 발견하였습니다.

열폭주 시험 규격(UL 2596) 확인 바로가기 =>

Electric Vehicle Battery Enclosure Material Safety (UL 2596)

1. 열폭주 시험 (UL 2596)

규격명:

UL 2596: Test Method for Thermal and Mechanical Performance of Battery Enclosure Materials

목적:

배터리 열폭주 발생 시 **배터리 팩 인클로저(상부 커버 포함) 소재의 화염 및 기계적 성능(열 및 압력 저항성)**을 평가하기 위한 소규모(Small Scale) 시험입니다.



방법:

-시편 크기: 2002002~3 mm$^{3}$ (노출부 100*100 mm$^{2}$)

-내부 압력: 250 kPa ~1 MPa

-내부 온도: 1,000 ℃ 이상

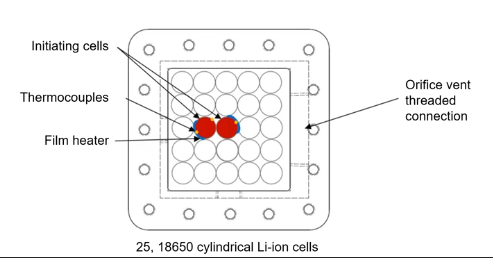

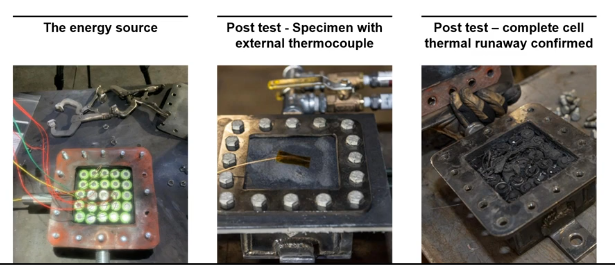

-요약 : 배터리 인클로저 소재의 열폭주 저항성을 평가하기 위해, 배터리 모사 구조 위에 시편을 고정하고 하단 셀의 열폭주를 유도하여 시편의 변형 및 관통 여부를 관찰합니다.

[##Image|kage@eq52y0/btsIXHWZIWC/m11TRfYkJiMYfXcvt7VF61/img.png|CDM|1.3|{"originWidth":367,"originHeight":249,"style":"alignLeft"}##][##Image|kage@bCZPef/btsIWGY1zht/NZD0mtUEK9z9Y95T8uv0d1/img.png|CDM|1.3|{"originWidth":552,"originHeight":244,"style":"alignLeft"}##][##Image|kage@bsnvv8/btsIX2mic64/JEuFcu3SgObfR47m7KkXR0/img.png|CDM|1.3|{"originWidth":493,"originHeight":258,"style":"alignLeft"}##]

요약 성능:

-화염 분출, 파열 및 샘플의 관통이 없을 것
